Da es gefehlt hat und vom TÜV verlangt wird
Photo Blog
Photo Blog
Austausch Stoßstange
Einbau Winde
Schablone zum Ausschneiden des Grills
Fertig
Auftrennen der Falzung an der Dose
Geschafft die Bördelkante ist weg.
Zerlegt sieht es so aus. Die Membran hatte 3 Löcher, der Syncro daher kaum noch Beschleunigung, obwohl der Turbo bis 0.8 gedrückt hat. Aber ohne Kraftstoff ist soviel Nachdruck sinnfrei.
Gehäuse glasperlgestrahlt.
Klemmring aus POM herstellen, die V Nut klemmt Deckel Dose und die neue Membran dann zusammen.
Fertig montiert.
2 teilige Klemmvorrichtung
Eigenbau Halter um das Bohren neuer Löcher zu verhindern
Auspuffverlegung thermisch sicher
Interessant: der Warmluft Austrittschlauch ist heisser als der Abgas Ausgang außen am Rohr
Ansaugen der Fahrzeugluft
Absaugung Trittstufe. Kommt noch Flachgitter
Warmluft Verteiler auf Drehbank und CNC
Klemmung durch Schelle
Anstandshalber
Der hat sich schon länger instabil angefühlt, nun ist er gebrochen und ein Reparaturversuch mit langer Spaxschraube kam zum Vorschein. Hat immerhin etwas gehalten.
Also 7,8er Loch in den Griff gedreht. Aus schwarzem POM eine Führung und optischen Unterbau für Griff gedreht
Über den 6×6 Edelstahl Vierkant nun eine 7x7mm Messing Hülse für das Schloss von Pössl geschoben
Passt und sieht gut aus m.E.
Damit die Maden Schraube greift
Bohrung
Muss noch Bohrung durch Messing ins Inox
Klar viel Aufwand aber so bricht auch ein neuer Griff nicht gleich wieder ab.
Gesucht war nach einer Lüftungsmöglichkeit im Bad um Feuchtigkeit nach dem Duschen oder wenn feuchte Jacken reingehängt werden. Dazu die Idee, das Womo so gut zu lüften, daß man den Windzug im Bett spürt ohne durch Lärm des Lüfters beeinträchtigt zu werden. Spätestens hier fallen die fertigen Lösungen am Markt durch.
Lösung in Acryl um möglichst viel Licht zu behalten. Geschwindigkeit am Regler. Falls man an die Klappe will einfach Stift ziehen
Stromzufuhr gesteckt damit der Lichter in 2 Minuten auszubauen ist
Erste Version Scharnier, nicht bewährt. Position Zugang zum Dachlüfter, zum Öffnen und Schließen
An diesen 4 Schrauben wird er aufgehängt
Durchbruch fürs Kabel zur Lampe. Seitlich an der Lampe ist nun ein Schalter zum völligen Abschalten
Erstaunlich, die Dauerlüftung der Klappe ermöglicht auch einen Betrieb im geschlossenen Zustand. Etwas weniger effektiv aber immer noch gut.
Fazit: Viel Zeit etwa 100 Euro Material, aber das lohnt total. Jacken trocknen, Duschvorhang trocknen, das Auto durchlüften. Wie gut das funktioniert hätte ich nicht geglaubt. Der Strombedarf fällt bei Vollgas mit etwa 4 Watt an, was ist das schon. Selbst Dauerbetrieb 24 Stunden bei Halbgas lassen Regler und Motor kalt.
In der Nacht ist es gerne zu warm im Womo. Der Fiamma Turbovent ist selbst langsam recht laut, daher musste etwas leiseres her. Diese Speziallüfter sind bis 60% Leistung im Prinzip nicht zu hören. Die große Menge ausgetauschte Luft, für zu einer sehr angenehmen Kondensationskühlung.
CNC Teile
CAM Daten
Zusammenbau. In den Führungen ist Gummi drin.
Eingebaut
Durch drehen des Elements kann man saugen oder Blasen. Strom mit Ministecker im Schacht des Dachfensters
PWM zur Drehzahlkontrolle
Dann nimmt man schnell 3 Messingrohre und die Drehbank, 3 Teile: Abgang klein zur Seite weg, und beim Geradeverbinder habe ich das kleinere Rohr in das größere hartgelötet.
Ganz einfach gelöst. Jetzt muss man schon einen Lappen darum wickeln um den ganzen Ausströmer zu blockieren.
Was heißt Verbesserung, das ist objektiv. Aber als Kenner der VW Aufstelldächer hat mir etwas nicht gefallen.
Die Bettplatte biegt sich beängstigend beim Aufstieg einer 100 Kilo Person. Kommt eine zweite mit 50 Kilo dazu, dreht in der Mitte auf dem Knie, dann sieht das bedrohlich aus. Durch Aufkleben eines L Profils vorne
Und eines 100x25mm 4 mm dick in der Mitte ist das nun richtig fest.

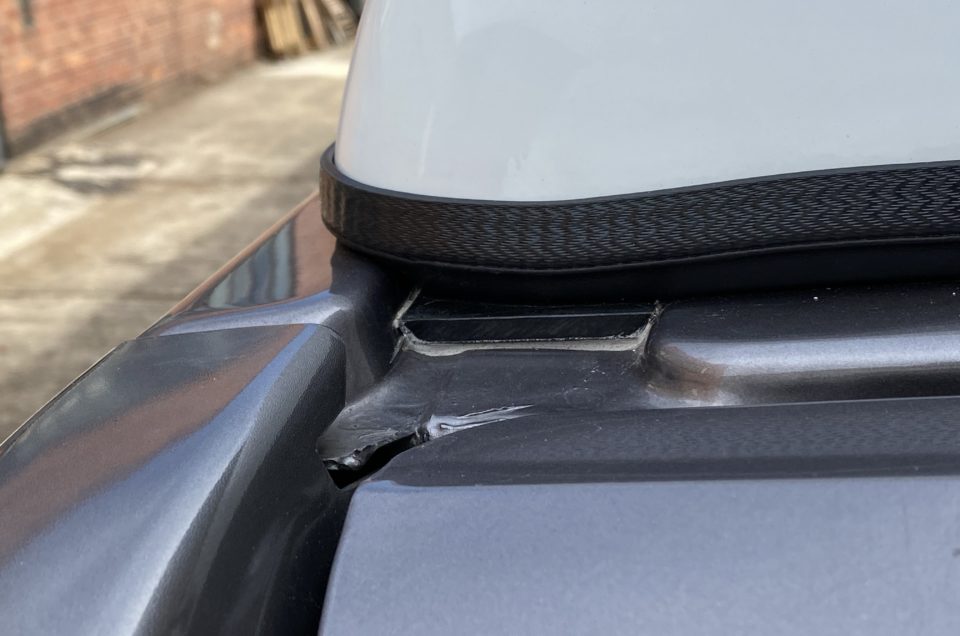

Die Auflage des Daches hinten rechts und links ist wohl nicht zünde gedacht, denn das Profil ist so niedrig, dass größere Mengen Wasser eindringen und den Stoff bei bergab Parken stets nass halten. Hier habe ich aus POM ein Profil gefräst und eingeklebt. Denke Funktion ergibt sich aus dem Bild.
